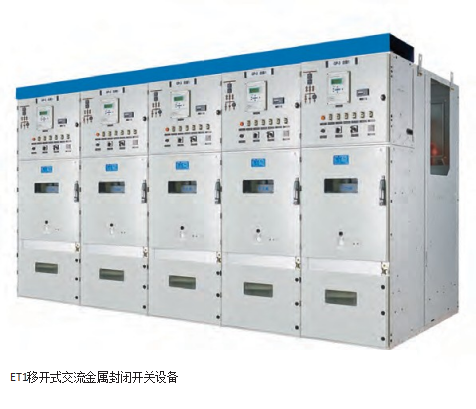

12kV ET1

移開式交流金屬封閉開關設備

ET1移開式交流金屬封閉開關設備（以下簡稱開關柜）是伊頓電氣集團開發生產的最新一代的三相交流50Hz，7.2~12kV單母線分段系統的戶內成套配電設備，主要使用于電廠、變電站、工礦企業及高層建筑中，作為接受和分配電能之用，并具有對電路進行控制、保護和檢測等功能。

開關柜內配置伊頓電氣E-VAC和VCP-W型移開式真空斷路器。開關柜采用模塊化設計。整體柜型由低壓室、斷路器室、檢修室組成前柜，由母線室、電纜室組成后柜，可以分開拼裝，便于批量生產和檢修。成套設備滿足中國電網對中壓開關柜之要求，并適合“五防”和全關門操作，全密封、全隔斷、全絕緣、全工況的特殊性能要求。

如下特征使用戶對設備免維護或極少維護：

?滅弧室為陶瓷外殼，真空度≤10 -5Pa，工作壽命保證25年。

?彈簧操作機構僅需少量維護。

?開關柜后門打開后，即可裝修電纜終端和電流互感器。

?采用標準元器件，而且備有現貨，滿足用戶需要。

ET1安全可靠的開關柜

?完全金屬鎧裝及全封閉

?開關柜內的各小室均隔開為各自獨立的小室

?快速合閘接地開關用于接地和人工短路

?可靠的五防聯鎖能有效地防止誤操作及誤入帶電隔室

?所有設備的操作，包括斷路器的分合閘，斷路器手車的推入或移出， 以及接地開關的分和操作等，都能/也應在門板關閉狀態下進行

?透過門前觀察窗，可方便的察看斷路器所處的位置及其分合、儲能狀態

?加大的斷路器室泄壓通道，改善了散熱效果，提高了安全性

根據客戶要求可方便采用前維護或后維護方式

?按照中國標準GB3906、DL404，通過國家高壓電器質量監督檢驗中心 各型式試驗

采用大爬距與復合絕緣的措施，具有較高的技

ET1實用性強的開關柜

?殼體封裝嚴密，可防止污物及小動物進入

?完全關門操作，極大地保障了操作人員的人身安全

?真空斷路器手車為免維護型， 與其配套的操動機構僅需少量維護

?真空斷路器隔室門上帶有緊急分閘裝置，在隔室門無需打開的情況下，可實現對真空斷路器的緊急分閘操作

?手車互換性好，更換斷路器非常方便

?二次線敷設于尺寸寬裕的線槽內，美觀并便于查線

?提供充裕的空間，便于電纜連接

?地刀操作可采用電動操作或手動操作且互不干涉

?儀表箱內翻轉式支架及儀表安裝板，方便了二次接線及檢修統一并抬高的接地母排，方便現場連接

?柜體模塊化設計，拆除拼柜條板后可單獨抽出各個模塊或整柜，避免了柜體互相咬合，現場可快速直接進行抽、換柜的維護工作。

ET1適應性廣的開關柜

?裝設標準型的互感器

?可使用各種常規的電纜頭

?可并接多根電纜（每相最多可并接6根電纜）

?可適應電纜或母排進出，也適應電纜與母排混合進出

?開關柜可適應多種一次方案，統一接口尺寸

參照采用的主要標準

?GB3906

?GB/T11022

?DL402

?DL404

?DL593

*開關柜需采用強制風冷

**為特殊柜型，尺寸為W×D×H（1100×1900×2400）。如需了解詳情，請聯系伊頓電氣。

***柜寬可根據項目需要增至600mm，柜深可根據項目需要減至1235mm。

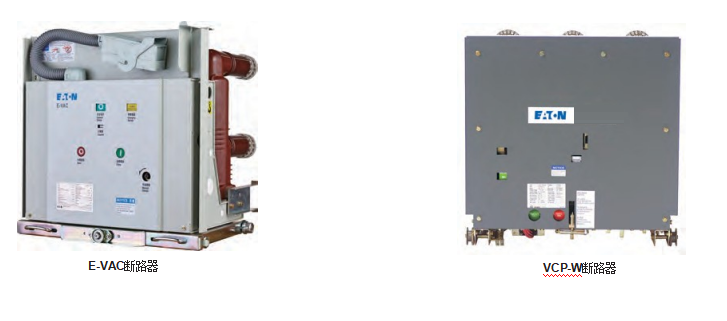

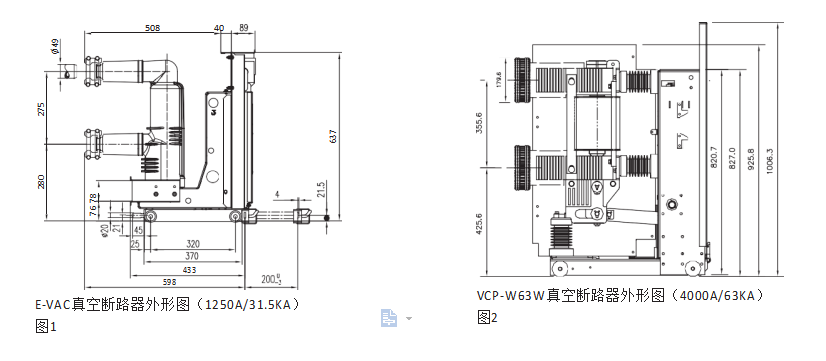

E-VAC斷路器特點

?符合GB,DL等標準

?使用伊頓最新一代的真空滅 弧室，低損耗，截流值小于3A

?成熟的彈簧操動機構，結構緊湊

?可理想的切合電阻、感性和容性負荷

?固封極柱具有優越的絕緣性能

?電動操作交流/直流兩用

?免維護

VCP-W63W斷路器特點

?全進口真空斷路器

?符合GB,DL標準

?極高的額定電流，自然冷卻可達

4000A，強制風冷可達6300A

?額定短路開斷電流63kA，額定短路關合電流160kA

表面處理

門和終端封板采用環氧樹脂粉末噴涂，開關柜柜體采用鋅鋁鎂鋼板或敷鋁鋅鋼板，采取上述處理方法和材料使開關柜外殼具備很強的防腐能力。

考慮溫升需求，對母線室的相關零件進行噴涂亞光黑漆的工藝處理。

框架母線和輔助導線

?設計符合GB3906標準母排

?柜體主要材料采用2.0mm鋅鋁鎂鋼板或敷鋁鋅鋼板，采用雙重折彎工

藝加工，具有強度高、良好的防腐蝕、抗氧化性能，表面無需任何處理。零件拼裝采用高強度螺栓或鉚釘連接，具有配合精度高，剛性好的特點。

?低壓室、手車室、母線室以及電纜室全部用鋼板封閉隔離，除低壓室外均設有獨立的壓力釋放通道。

?框架無任何焊接點。組裝時采用特殊的夾具，保證很高的裝配精度。

?手車室內設計有帶自動鎖扣和開啟的金屬活門，滿足斷路器與母線側之間同時自動隔離的要求。

?手車室內安裝了特定的導軌，可以供手車輕巧的推進或拉出。

?各功能單元均裝有門，門上裝有鎖和鉸鏈，鉸鏈之間距離≤330mm。

?加工和裝配后的框架整齊、牢固、美觀。

?開關柜外殼封閉后可達到防護等級IP4X。

設計符合GB3906標準，柜內所有母排材料均為優質電解銅。

?每相母排裝置的規格******為3片的120×10mm2母排，可以承載連續 負載電流4000A。母排截面的選擇同時可滿足系統短路時動穩定125kA、4S熱穩定50kA的要求。在環境氣候特殊異常時，此截面仍可保證系統正常工作。額定電流6300A的特殊柜型請聯系伊頓電氣。

?母排出廠前已預先鉆孔，四邊加工成R5mm圓角。額定電流4000A時支母線的搭接面鍍銀。

?母排固定螺栓采用8.8級高強度鋼制螺栓，使母排安裝方便、靈活且十分牢固。

?母排的排列順序符合GB3906標準。

?接地母排規格一般為60×5mm 2，此截面短時可承受50kA/1s的電流。接地母線出廠前預先鉆孔。

輔助導線

?導線截面規格：電流回路≥2.5mm2

電壓回路≥1.5mm2

?絕緣等級：2000V

?連接方式：端子排固定

端子排數量滿足線路要求，預留10%備用， 并備有連接片。

斷路器手車

斷路器手車為中置式，型式和額定容量值相同的斷路器完全互換使用。

斷路器手車與開關柜之間有防誤操作機械聯鎖裝置。當斷路器閉合時， 手車不能推進或拉出。只有當手車在工作或試驗位置時，斷路器才能閘。

動觸頭為壓簧或箍簧式，梅花觸頭，表面鍍銀。彈性緊固允許較高的公差裕度。動靜觸頭接觸良好，主回路電阻小、溫升低。

機械壽命次數：E-VAC可達30000次，VCP-W為10000次。

額定電流下允許開斷次數：E-VAC可達30000次，VCP-W為10000次。  操作機構為彈簧儲能式，在斷路器合閘瞬間，彈簧重新儲能。

真空滅弧室預期壽命25年，真空滅弧室截流值限制在≤3A。斷路器工作次數可以從面板上的計數器顯示。

斷路器安裝有顯示器和控制器。各項具體如下：

?斷開和閉合狀態的機械顯示

?儲能電動機儲能顯示

?手動彈簧儲能裝置

?就地合閘按鈕

?就地跳閘按鈕

低壓室

低壓室的面板與室內可裝繼電保護元件、儀表、空氣開關、帶電顯示器、模擬母線以及各種二次元件。

室內用于安裝二次設備的是模數化的網格板，可以靈活的布置各種二次元件，并方便二次接線。（見圖7）

配置先進的微機型繼電器，附加通訊接口，可以實現電站綜合自動化。微機型繼電器除提供保護功能外，還具有變電所主要信息的顯示、記錄和報警功能。并配置有標準的RS232或RS485串口接口，可與變電所監控系統連接。

低壓室面板上設下列控制和顯示裝置：

?就地/遙控選擇開關

?信號指示：分合閘狀態以及反映斷路器手車工作、試驗位置及接地開關閉合位置

?高壓帶電顯示器（與電纜室的電容器分壓器相連接）

斷路器室

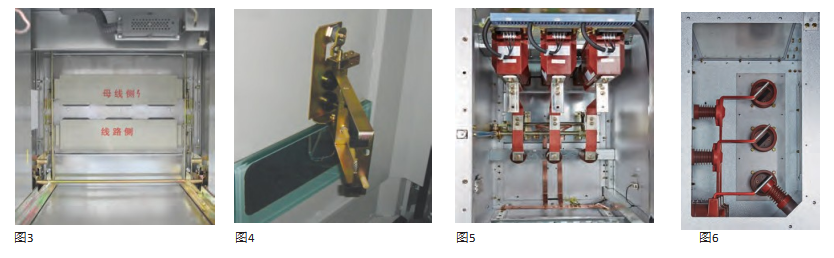

在斷路器隔室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車在小室內有“工作”和“試驗”位置。手車從“試驗”位置移至“ 工作”位置時，活門自動打開；手車反方向運動時，則活門自動關閉， 將一次觸頭完全隔離。

手車室門上設有機械緊急分閘按鈕

（伊頓公司的獨特設計），當遇到緊急情況時，可以不需要打開手車室門，即可進行手動分閘，確保了操作人員的安全。（見圖4）

電纜室

電纜室內可安裝電流互感器、接地開關及避雷器，ET1開關柜為用戶提供柜后安裝維護方式。電纜室與開關柜的設計可滿足電纜的各種進出方式，例如：下進下出或上進上出方式。

電纜連接導體可同時并接 3 根400mm2三芯電纜，連接方便。（見圖5）電纜安裝高度≥750mm。

母線室

可按照中國用戶的要求，相鄰母線室之間采用金屬隔板和套管隔離、以防止事故蔓延；較大的母線室母排安裝、維護窗口；窗口周邊均采用折邊工藝無刃口，減少對裝配人員的傷害；母排支撐采用環氧樹脂絕緣子，支撐絕緣子采用大爬距

（≥240mm）。柜內母排當相間和對地距離大于125mm時，一般采用空氣絕緣方式，否則采取復合絕緣，則全部母線用熱縮絕緣套管覆蓋。母線搭接處加絕緣罩保護。

安裝地基圖：

備注：

1.n為相同柜寬的柜體數量

2.括弧中的數值是柜深為1710mm時的數值

安全與維護

開關柜在設計中，保證運行人員和設備自身的安全，并使中國用戶維護方便。

安全操作

為了保證開關柜和手車正確操作的程序性，開關柜設置有可靠的機械或電氣聯鎖機構，主要措施見表3.

本開關柜還可以在接地開關操作機構上加裝電磁鐵鎖定裝置，以滿足接地開關與斷路器手車之間電氣聯鎖要求。

可以在兩路進線開關與母聯開關之間加電氣與機械聯鎖。任何情況下不允許出現三個開關同時合閘。

防止誤操作的聯鎖/保護運行人員的安全

?具備一系列的“五防”聯鎖裝置，從根本上防止出現危險局面和可能引起嚴重后果的誤操作，因此有效地保護了操作人員和開關柜。聯鎖裝置的功能如下：

?斷路器和接地開關在分閘位置時，手車能從試驗/隔離位置移動到工作位置。斷路器如果處于合閘狀態搖車，手車從試驗/隔離位置移動到工作位置過程中會自動跳閘。反向移動相同（機械聯鎖）。

?手車已完全咬合在試驗或工作位置時，斷路器才能合閘（機械聯鎖）。

?手車在試驗或工作位置而沒有控制電壓時，斷路器不能合閘，僅能手動分閘(機械電氣聯鎖)。

?手車在工作位置時，控制線插頭被鎖定，不能拔出。

?接地開關關合時，手車不能從試驗/隔離位置移向工作位置；手車在工作位置時，接地開關不能合閘（機械聯鎖）。

?可在手車和/或接地開關操作機構上安裝附加的聯鎖裝置，如閉鎖電磁鐵。用戶在訂貨時應提出要求。

?當手車移開后，活門可用掛鎖鎖定。

?當且僅當接地開關關合時，可以打開電纜室后門（機械聯鎖）。后門不關閉，接地開關不能分閘。

?為進一步滿足某些用戶的要求，開關柜電纜室門可加裝帶電強制閉鎖裝置。

?開關柜金屬封閉已通過內部電弧故障型式試驗的考核。

?只有在柜門關閉或無法接近電體的情況下，才可操作斷路器。

?在柜門關閉時，不用接近帶電體即可測試柜內是否有電。

?開關柜柜體及所有金屬隔板接地，并設有專用接地線端子供連接， 接地連續性好。

維護

如下特征使用戶對設備免維護或極少維護：

?滅弧室為陶瓷外殼，真空度≤10-5 Pa，工作壽命保證25年。

?彈簧操作機構僅需少量維護。

?開關柜后門打開后，即可裝修電纜終端盒和電流互感器。

?采用標準元器件，而且備有現貨，滿足用戶需要。

開關柜接地裝置

?用預先準備的連接板將各柜連接在一起。

?在開關柜內部聯結所有需要接地的引線。

?將基礎框架與接地排相連，如果柜子排列超過10臺， 必須有兩個接地排連接點。

開關柜安裝的一般要求

開關柜的安裝基礎應符合“電力建設施工及驗收技術規范”中的有關條款規定。開關柜的安裝基礎一般要分兩次澆注混凝土。第一次為開關柜安裝預埋件，并鋪設基礎槽鋼。第二次澆灌混凝土是地面的補充層，一般高度為60mm，在澆鑄混凝土補充層時混凝土高度應低于槽鋼平面3-6mm。

開關柜一二次電纜溝的形式，視開關柜安裝位置及建筑條件而定。

開關柜安裝基礎平面度每米誤差不大于1mm。全長誤差不超過3mm。  按工程需要與圖紙標明，將開關柜運至他們特定的位置，如果一排較長的開關柜排列（10臺以上），建議拼柜從中間開始。

用特定的運輸工具如吊車、叉車等，嚴禁使用滾筒與撬棍。從開關柜內抽出的斷路器手車，可先放別處妥善保管。

安裝時先校平第一臺柜子或第一個截面保證水平和垂直兩個方面的要求。開關柜安裝不平度不得超過2mm。

校正好第一臺柜子后，安裝其他柜子，注意側孔與已安裝的截面對齊。

母線的安裝

主母線用絕緣子支撐，主母線之間以及與分支母線之間采用耦接形式。 用清潔干燥的軟布擦揩母線，檢查母線是否損傷，在連接處涂上導電膏或中性凡士林。

母線安裝好后用扭矩扳手?jǐn)Q緊固定螺栓。套好連接處的絕緣罩。

隨機文件、備用備件及附件

隨機文件清單

?產品合格證；

?裝箱單；

?產品出廠檢驗報告；

?安裝使用說明書；

?運輸儲存說明書；

?隨機備品備件及附件清單；

?二次接線圖；

?其他相關資料。

備品備件及附件

根據客戶要求和需要供應。由供應雙方共同決定。

適應中國電力標準的要求

?在GB標準的基礎上，開關柜采取其他措施，進一步滿足中國電力部門的標準；

?柜內帶電部分相對相、相對地的凈距≥125mm。

?*上述條件若有未能滿足部分，采用阻燃材料制成的絕緣擋板，且擋板距帶電部分的空氣間隔大于30mm。

?絕緣子爬電距離≥240mm。

?工頻耐壓和雷電沖擊耐壓值均符合電力部標準。

開關柜選擇說明

技術參數與接線方案詳見開關柜技術參數表和主結線方案表。
