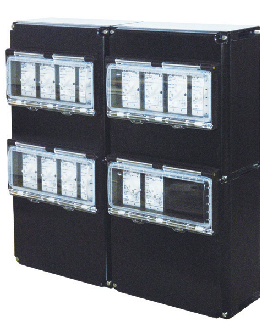

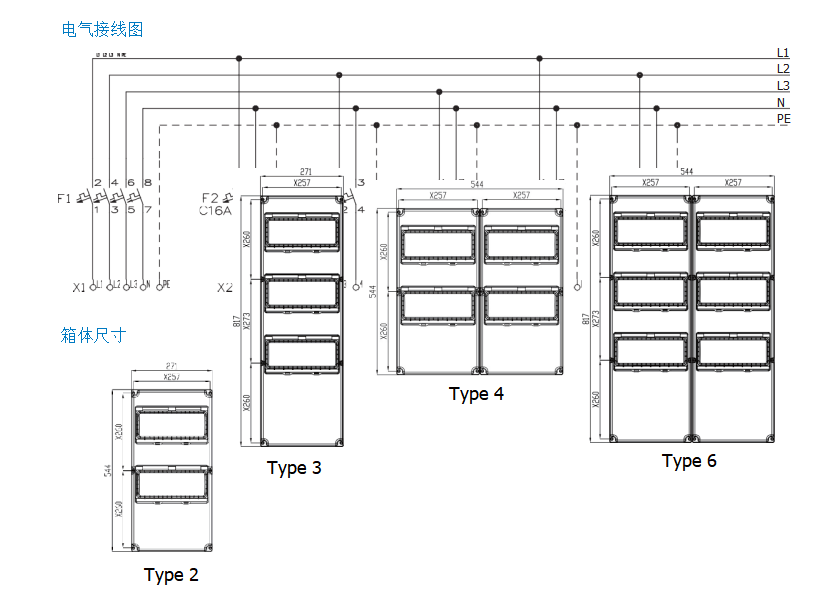

IECEx認證

Ex db eb ia/ib mb [ia/ib] IIC T4~T6 Gb Ex tb IIIC T80?C / T95?C Db IP66

CUTR認證

KZ.7500361.22.01.03468

GB認證

GYJ18.1263X

環境溫度

–20 °C ~ +40 °C

–40 °C ~ +55 °C (可選)

額定電壓

最高到 690 V (取決于元器件)

額定電流

最高到 315 A (取決于元器件)

端子截面

最高到 300 mm2

IP防護等級

IP66

箱體材料

玻璃纖維增強聚酯

箱體顏色

黑色

IECEx認證

Ex db eb IIC Gb

應用溫度1)

-40?C~+55?C

額定電壓

主觸點

******440 V AC

輔助觸點

******250 V AC

額定電流

主觸點

0.5A ~ 63A

輔助觸點

******5 A

額定分?jǐn)嗄芰?(2/3相)

10 kA

保險絲

取決于額定電流，******到125 A

連接端子

主觸點

25mm2

輔助觸點

2.5 mm2

重量

0.74 kg Size 1

1.13 kg Size 2

1.49 kg Size 3

箱體材料

增強阻燃尼龍

箱體顏色

黑色

可選

輔助觸點；報警觸點；分勵脫扣；欠壓脫扣

掛鎖

在OFF位置配有掛鎖

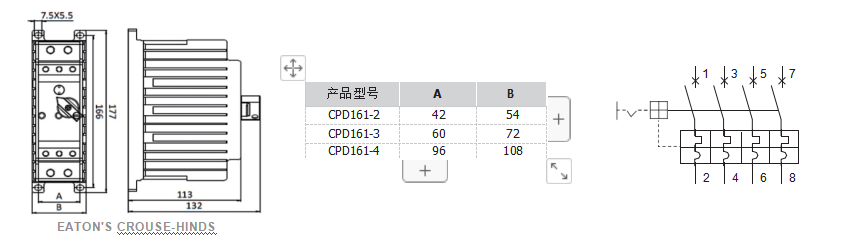

CPD161

-2

-1

1

2

-C

630

10

-1

2

1

1

產品型號

箱體尺寸

內部元器件代碼

額定電壓

(MCB 產品系列)

MCB

尺寸

脫扣特性

額定電流

額定分?jǐn)嗄芰?/span>

輔助觸點

報警觸點

分勵脫扣

欠壓脫扣

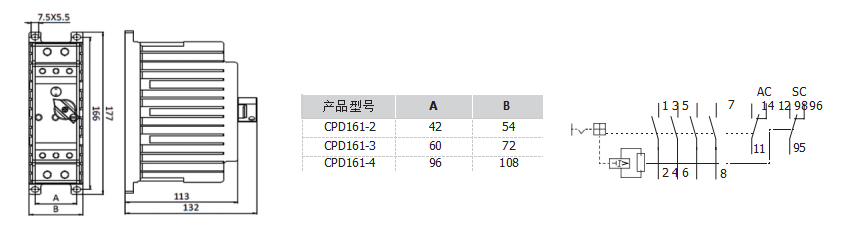

CPD161

2: Size 1/2極

1: MCB

1: Eaton/PL9/PL10

1: 1極

C: C 曲線

005: 0.5A

130: 13A

10: 10kA

0: NA

0: NA

0: NA

0: NA

3: Size 2/3極

400V

2: 2極

D: D 曲線

010: 1A

160: 16A

06: 6kA

1: 1NO

1: 1C/O

1: 12-110V

1: 115VAC

4: Size 3/4極

3: 3極

016: 1.6A

200: 20A

2: 1NC

2: 110-415V

2: 230VAC

4: 4極

020: 2A

250: 25A

3: 1C/O

3: 400VAC

030: 3A

320: 32A

4: 2NO

040: 4A

400: 40A

5: 1NO+1C/O

060: 6A

500: 50A

6: 1NO+1NC

080: 8A

630: 63A

100: 10A

ATEX認證

D II 2 G Ex de IIB/IIC Gb

IECEx認證

Ex de IIB/IIC Gb

操作溫度

-20 ?C ~ +70 ?C

應用溫度1)

  -20 ?C ~ +55 ?C (IIC / IIB 基于AGP17)

工作溫度

-20 ?C ~ +110 ?C (IIC / IIB)

儲藏溫度

  -20 ?C ~ +55 ?C 原包裝

安裝位置

 垂直式旋轉90?

脫扣方式

 熱磁脫扣

安全隔離EN 61140標準

在輔助觸點和主觸點之間

500 VAC

在輔助觸點間

300 VAC

額定沖擊耐壓

主觸點

8000 V

輔助觸點

6000 V

額定工作電壓 Ue

440 V

額定分?jǐn)嗄芰?Icu

400/415/440V (50/60Hz) kA/cos y

10 kA/0.25 或 25 kA

500VDC

10 kA

額定工作電壓

主觸點

63 A, 80 A, 100 A, 125 A, 160 A, 200 A 或 250 A

輔助觸點

 ******5 A

Ir 可調范圍

  0.8 ~ 1.0 x 額定電流

短路保護

Ii = 10 x In

Utilization category to IEC/EN 60947-2

A

負載類型

AC1 & AC3

主觸點接線尺寸

  1 x 4.0 mm2 到 1 x 185 mm2

輔助觸點額定電壓

 ******500 V AC

輔助觸點額定電流

AC15 Ie (******到 230 V) / DC13 Ie (******到 24 V)

4 A / 3 A

AC15 Ie (******到 400 V) / DC13 Ie (******到 60 V)

2 A / 1.2 A

AC15 Ie (******到 500 V) / DC13 Ie (******到 110 V)

1 A / 0.8 A

DC13 Ie (******到 220 V)

0.3 A

輔助/報警觸點接線尺寸

1.0 mm2 ~ 4.0 mm2

短路延遲時間

< 10 ms

重量

  10.5 kg - 4極 / 10 kg - 3極

箱體材料

 聚酰胺

IP防護等級

IP20

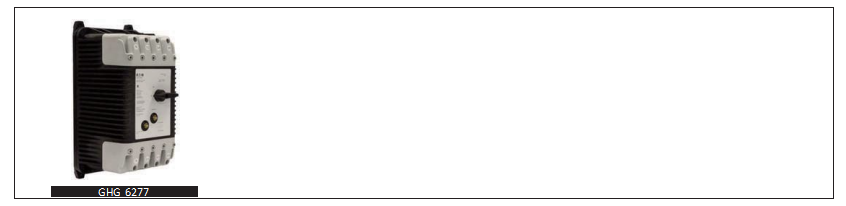

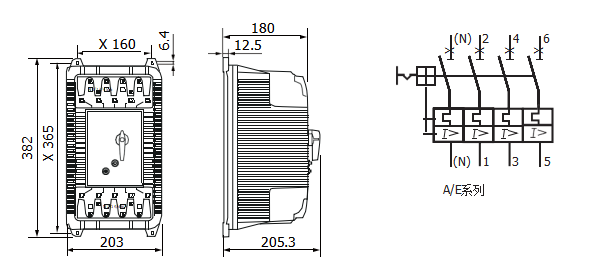

GHG 6277

0

01

R0

1

3

2

產品型號

布局

配件

版本

開孔數

短路電流

額定電流

GHG6277

MCCB

0

分勵脫扣 24V AC/DC + 輔助觸點 1NO

01

E系列(標準) R0

3 孔

IEC 10 kA@ 440V 3

63 A 2

MCCB + 1NO

1

分勵脫扣 110V-130V AC/DC + 輔助觸點 1NO

02

A系列(僅10kA) R1

4 孔

IEC 25 kA@ 440V AC 4

80 A 3

MCCB + 1NC

2

分勵脫扣 208V-250V AC/DC + 輔助觸點 1NO

03

10kA@500V DC

100 A 4

MCCB +

3

分勵脫扣 380V-440VAC/DC + 輔助觸點 1NO

04

125 A 5

跳閘指示器 1NO

欠壓脫扣 24V 50/60Hz + 輔助觸點 1NO

05

160 A 6

MCCB + 1NO/1NC

4

欠壓脫扣 110V-130V 50/60Hz + 輔助觸點 1NO

06

200 A 7

跳閘指示器 1NC

5

欠壓脫扣 208V-240V 50/60Hz + 輔助觸點 1NO

07

MCCB + 2NO 5

6

欠壓脫扣 380V-440V 50/60Hz + 輔助觸點 1NO

08

250 A 9

MCCB + 2NC 6

7

欠壓脫扣 480V-525V 50/60Hz + 輔助觸點 1NO

09

MCCB + 2NO +

分勵脫扣 24V AC/DC

10

跳閘指示器 1NO

8

分勵脫扣 110V-130V AC/DC

11

MCCB + 2NC +

分勵脫扣 208V-250V AC/DC

12

跳閘指示器 1NO

9

分勵脫扣 380V-440VAC/DC

13

MCCB + 1NO +

欠壓脫扣 24V 50/60Hz

14

1NC +

欠壓脫扣 110V-130V 50/60Hz

15

跳閘指示器 1NO

欠壓脫扣 208V-240V 50/60Hz

16

欠壓脫扣 380V-440V 50/60Hz

17

欠壓脫扣 480V-525V 50/60Hz

18

輔助觸點 2NO

19

欠壓脫扣 24V DC

20

IECEx認證

Ex db eb IIC Gb

應用溫度1)

-25?C~+55?C

額定電壓

主觸點

******400 V AC

輔助觸點

******250 V AC

額定電流

主觸點

25A ~ 63A

輔助觸點

******5 A

額定剩余動作電流

30mA, 100mA 或 300mA

保險絲

取決于額定電流，******到100 A

連接端子

主觸點

25mm2

輔助觸點

2.5 mm2

重量

0.74 kg Size 1

1.13 kg Size 2

1.49 kg Size 3

箱體材料

增強阻燃尼龍

箱體顏色

黑色

可選

輔助觸點；報警觸點

掛鎖

在OFF位置配有掛鎖

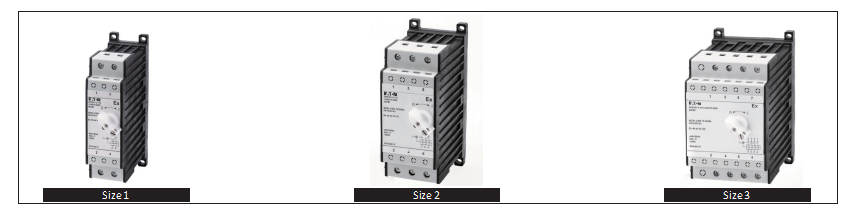

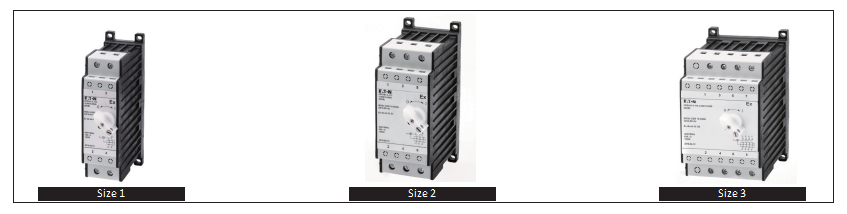

產品

型號

箱體

尺寸

內部元器件

代碼

額定電壓

(RCD 產品系列)

RCD 尺寸

額定電流

額定剩余

動作電流

輔助觸點

報警觸點

CPD161

2: Size 1/2極

2: RCD

1: Eaton/PFIM 400V

2: 2極

250: 25A

030: 30mA

0: NA

0: NA

3: Size 2/3極

4: 4極

400: 40A

100: 100mA

1: 1C/O

1: 1C/O

4: Size 3/4極

630: 63A

300: 300mA
