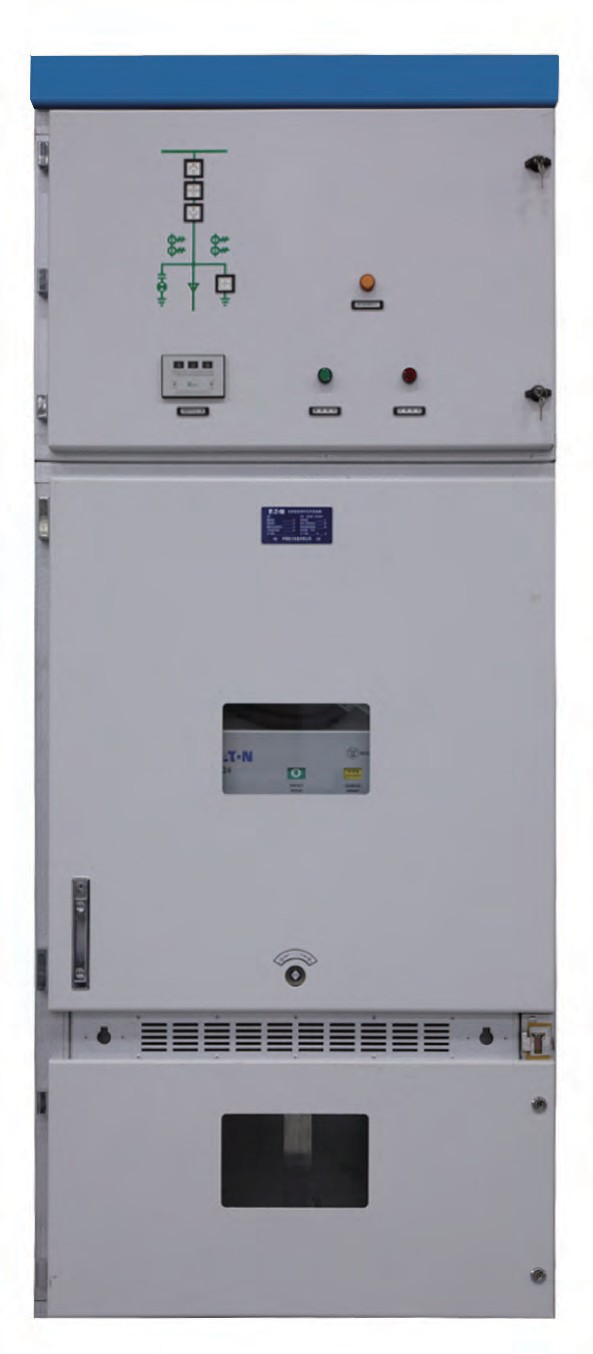

24kV ET1

移開式交流金屬封閉開關設備

配VE24型中置式固封極柱真空斷路器

ET1技術領先的開關設備

安全可靠

?金屬鎧裝及全封閉結構

?采取均衡電場的措施，主導體采用熱縮材料絕緣，具有較高的絕緣性能

?低壓室及各高壓隔室之間各自獨立隔開

?快速合閘接地開關用于接地并具有關合短路電流的能力

?所有設備的操作包括斷路器的分合閘，斷路器手車的推入或移出以及接地開關的分合閘操作等，都能在門板關閉狀態下進行

?具有可靠的閉鎖裝置，能有效的防止誤操作

?通過內部燃弧試驗

?透過門板的前后觀察窗，可方便的察看斷路器分合閘狀態及手車位置、機構儲能狀態、接地開關分合位置以及電纜頭的連接情況

?產品符合GB3906等標準和中國電力行業標準的要求。

實用性強

?殼體防護等級IP4X，可防止污物及小動物進入

?真空斷路器手車為免維護型的，與其配套的操作機構僅需少量維護

?手車互換性好，更換斷路器非常方便

?二次線敷設于尺寸寬裕的線槽內，美觀并便于查線

適應性廣

?可適應電纜和母線進出或電纜及母線混合式進出

?可使用各種常規的電纜頭

?可并接多根電纜

技術數據：

開關設備主要技術參數

VE24真空斷路器主要技術參數：

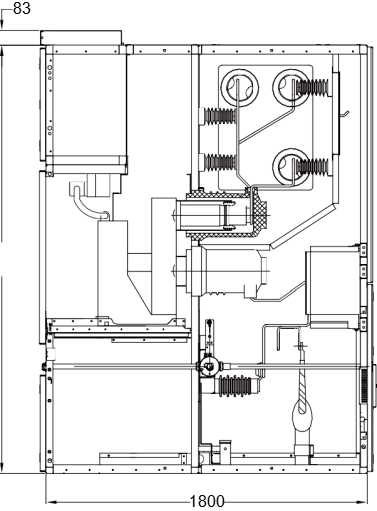

24kV ET1開關柜結構示意圖

結構與工作原理：

結構簡述24kV ET1開關柜結構示意圖

24kV ET1開關柜由柜體和可移開部件 (俗稱手車) 兩大部分組成。 柜體用金屬隔板分成多個功能隔室，如母線室、斷路器室、電纜室和低壓室等。

開關柜的可移開部件可配置真空斷路器手車、電壓互感器手車、避雷器手車、隔離手車和熔斷器手車等。

泄壓裝置

在手車室、母線室和電纜室的上方均設有泄壓裝置，裝設在門上的特殊密封圈把柜門密封起來。當隔室內發生故障產生電弧時，開關柜內氣壓升高，頂部裝備的泄壓金屬板被自動打開，釋放壓力和高溫氣體，確保操作人員和開關設備的安全。

二次插頭和手車的位置聯鎖

開關柜和手車的二次連線是通過二次插頭的聯絡實現的，二次插頭通過一根尼龍波紋伸縮管與手車相聯。二次插座裝設在開關柜手車室的右上方。手車只有在試驗位置時，才能插上或拔除二次插頭。手車進入工作位置時二次插頭被鎖定。

帶電顯示裝置

開關柜可裝檢測一次回路運行的帶電顯示裝置。該裝置由高壓傳感器和顯示器兩部分組成。該裝置可以提示高壓回路帶電狀況，還可以與電磁鎖配合，對操作手柄、柜門和相鄰柜實現強制閉鎖。達到防止帶負荷移動隔離手車、防止帶電關合接地開關、防止誤入帶電間隔的目的，提高整套產品的防誤性能。

防止凝露

為了防止在高濕度或溫度變化大的環境中產生凝露，在斷路器室和電纜室分別裝設電加熱器，以便在上述條件下防止絕緣事故的發生。

接地裝置

在電纜室內單獨設有60x5mm2的接地銅排且貫穿相鄰各柜并與柜體良好連 接，供直接接地元器件使用。由于整個柜體用敷鋁鋅鋼板相拼接，這樣使整個柜體都處在良好的接地狀態之中，確保運行人員觸及柜體時安全。

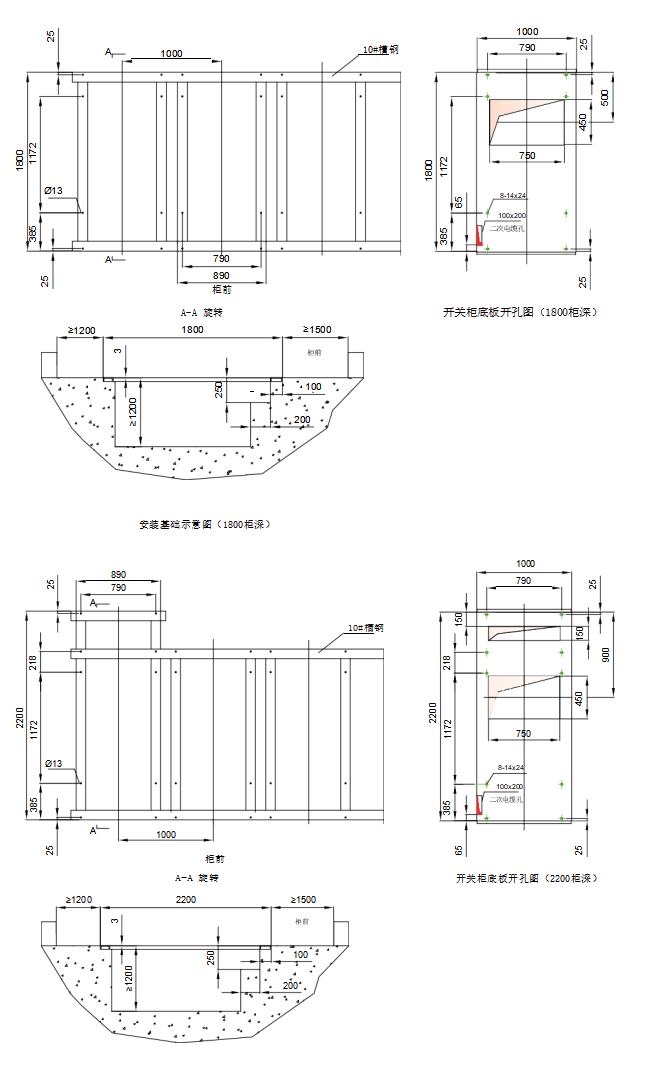

開孔尺寸圖：

安裝基礎示意圖（2200柜深）
